Собрал камеру для бестеневой фотосъемки

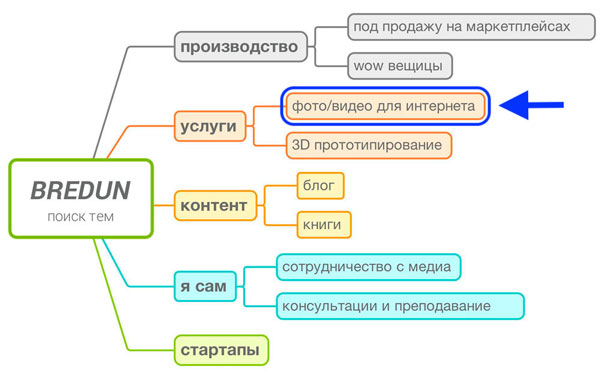

Я наконец-то приступил ко второй теме из моей схемы — фото/видео съемка товаров для интернет-магазинов.


В подробности вдаваться пока не буду, просто покажу что мне удалось изготовить. А именно, камеру для бестеневой фотосъемки. Такая камера нужна, чтобы быстро и одинаково фотографировать разные предметы.

Чертеж


Начинаю, как всегда, с чертежа. Размер камеры будет 700х480х480 мм.

Чертеж в Abobe Illustrator
Чертеж в Abobe Illustrator

Лазерная резка


Так как у меня под рукой есть лазерный станок, решил рамки вырезать из 3 мм фанеры. Она не придаст особо никакой прочности, но послужит идеальным шаблоном для крепления всех частей между собой. На фанеру ушло 300 руб.

Вырезал на лазерном станке из фанеры 3 мм рамки 700х480 мм
Вырезал на лазерном станке из фанеры 3 мм рамки 700х480 мм

Матовый полупрозрачный пластик


Чтобы при фотографировании освещение сделать равномерным используют матовые рассеиватели. Их изготавливают из пластика, стекла, ткани или даже бумаги.

В моем случае идеально подходит пластик. Купил в магазине для рекламщиков лист светорассеивающего полистирола, толщиной 2 мм. Потратил 700 руб.

Купил матовый полупрозрачный пластик, толщиной 2 мм
Купил матовый полупрозрачный пластик, толщиной 2 мм

Пластик неплохо режется ножом
Пластик неплохо режется ножом

Двухсторонний скотч для фиксации фанеры и пластика между собой
Двухсторонний скотч для фиксации фанеры и пластика между собой


Теперь можно их обрабатывать вместе
Теперь можно их обрабатывать вместе

Дублируем дырки в пластике
Дублируем дырки в пластике

Так поступаем со всеми панелями
Так поступаем со всеми панелями

Сборка бестеневой камеры


Для скрепления панелей между собой использовал пластиковые уголки. Вернее, плинтуса из Леруа-Мерлен. Потратил на них 80 руб.

Они еще послужат в качестве ребер жесткости, чтобы камера не "складывалась" при использовании и транспортировки.

Там же закупил болты с гайками и шайбами - 300 руб.

Для сборки использую пластиковые уголки
Для сборки использую пластиковые уголки



Бестеневая камера для фото-съемки готова


Камера получилась стильная и крепкая. И по размерам самая подходящая, для начала. Удобно будут фотографировать предметы с размерами 30 см по любой стороне.

Не хватает только передней стороны с дыркой под объектив, пока буду подставлять ее вручную.

Бестеневая камера для фотосъемки готова
Бестеневая камера для фотосъемки готова

Бюджет и сроки






Материалы — 1380 руб.
  • 300 руб. — фанера;
  • 700 руб. — пластик светорассеивающий;
  • 80 руб. — пластиковый уголок;
  • 300 руб. — крепежи (болты/гайки/шайбы).

На сборку камеры ушел целый день. Дело затянулось потому, что собирал в квартире на полу. Я бы еще включил в расходы сеанс реабилитационного массажа спины )

Результат


Приятно было в конце дня увидеть приятное равномерное освещение внутри камеры. Конечно, еще придется научиться в ней фотографировать предметы разные по фактуре и отражающим свойствам.


Демонстрация равномерного освещения
Демонстрация равномерного освещения


А вот результат который получился практически сразу. Фотографировал на Canon Mark2. После слегка обработал в Abobe Lightroom.
Теперь можно делать такие фотографии
